BYM2000 Manuel CORONA Toz Boya Tabancası

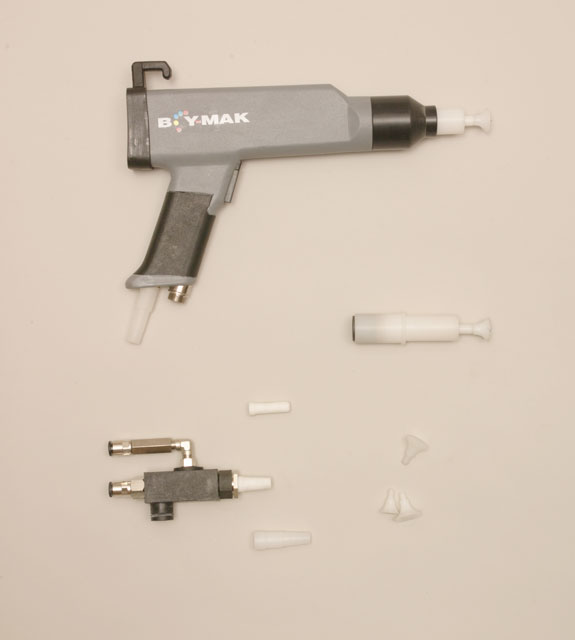

BYM2000 Elektrostatik Toz Boya Tabancası ergonomik yapısı ve hafifliği sayesinde, insanı yormadan boyama yapılmasını sağlamaktadır. yüksek gerilim kaskatı tabancaya entegre edilmiştir. Tetik sistemi hassas ve dokunmatiktir. Elektrot gurubu özel olarak tasarlanmıştır ve toz boya partiküllerini homojen olarak dağıtmaktadır.

Üzerinde çalışılan parça geometrisine göre çeşitli nozullar ile derinliği olan parçalar kolaylıkla boyanabilir. Kaskat gurubunu uzun çalışmalarda verim düşüklüğünü önleyen ve boya partiküllerini parçalayarak iş barçası üzerine homojen olarak dağıtan VORTEKS havası tüm modellerimizde mevcuttur. Tabanca kabze kısım karbon esaslı iletken malzemeden imal edilerek statik yükün insana zarar vermemesi sağlanmıştır. Tabanca demonte haldedir tüm parçalarına kolaylıkla ulaşılabilir. Hızlı bir şekilde parça değişimi yapılarak her hangi bir arızada firmanın iş kaybı minimize edilir.

BYM2000 Manuel CORONA Teknik Özellikler...
Ağırlık	504 gr
Giriş Gerilimi	max 22Vpp
Çıkış Gerilimi	max 100 KV.DC
Giriş akımı	max 0.9 Amp
Çıkış akımı	Max 160 Mikro Amp DC
Koruma Cinsi	IP 54
Kıvılcımlaşma	FN
Yapı Tarzı	EN 50050+50053 TZ.
Giriş Hava Basıncı	5 bar meme
Kutup	Negatif
Toz Boya Çıkışı	500 gr/dak. (max.)
Hava giriş basıncı	max 3 bar /43.5 Psi

BYM2001 Güç Ünitesi...

BOYMAK BYM2001 Elektrostatik Güç Ünitesi, toz boya püskürtme sisteminin hava kontrolünü ve tabancaya giden
kademesiz ayarlı voltajı sağlayan bir ünitedir. Bu ünite hem manuel tabancalarda hemde otomatik tabancalarda kullanılan
bir cihazdır.

Güç ünitesinde Modülün ön yüzeyindeki kontrol panelinden tüm voltaj değerlerini okumak ve ayarlamak mümkündür.
Modülün ön kısmında bulunan ayarlanabilir regülatörler sayesinde, dozaj havası boya besleme havası ve vorteks havası kolaylıkla ayarlanır. Koruma sınıfı diğer sistemlerden farklı olarak IP 54 olarak imal edilmiştir.

Düz yüzeylerin boyanması, girintili çıkıntılı parçaların boyanması ve boyası istenilen düzeyde olmayıp tekrar boyanması dijital modül üzerindeki statik ayar düğmesi yapılmaktadır. Cihazın arka kısmında voltaj oynamalarına karşi cihazı korumak için sigortalar mevcuttur. Özel tasarlanmış tabanca kablosu giriş soketi ve açma kapama düğmesi ayrıca cıhaz üzerindeki statik elektrik yükünü aktaracak topraklama kablosu mevcuttur. Cihazın dış kutusu elektrostatik boya ile kaplı ve sızdırmazlık elemanları ile tecrit edilmiştir.

BYM2000 Teknik Özellikler...
Genişlik	595mm
Yükseklik	120mm
Derinlik	740mm
Ağırlık	yaklaşık 3.8kg
Ana Giriş Voltajı	85 VAC den 250 VAC
Frekans	47 Hz den 440 Hz
Giriş Gücü	max 25 W
Çıkış Voltajı	max 22 Vpp
Çıkış Akımı	max 0.9 amp
Corona Akım Limit	5 mikroA den 120 mikro A ayarlı
Valve Kontrol Voltajı	24 VDC
Koruma Sınıfı	IP 54
Yüksek Voltaj	0 dan 100 kV
Corona Akım	0 dan 120 mikroA
Trıbo Akım	0 dan 5 mikroA
Basınç Aralığı	6…8 bar
Hava Girişi	10-12 bar
Hava Miktarı	max 20 m3/saat
Çıkış Havası	-
Tabanca Giriş Basıncı	2 den 12 m3/saat

ENJ2002 Toz Boya Enjektörü...

EN2002 Toz Boya Enjektörü, toz boya deposundan aldığı boyayı tabancalara aktaran özel olarak tasarlanmış bir parçadır. İyi tasarlanmış bir enjektör venturi sistemi ile toz boyayı homojen olarak tabancalara aktarması gerekmektedir. Oymak toz boya enjektörleri toz boyayı yardımcı hava ile birlikte ana modül üzerindeki regülatörler vasıtası ile homojen olarak tabancalara ulaştırmaktadır. Enjektör üzerinde bulunan meme ve teflon burçlar özel olarak tasarlanmıştır.

ENJ2002 Toz Boya Enjektörü Teknik Özellikler...
Toz Boya Bağlantısının Çapı	12 mm
Teflon Burç	12 mm 1 adet
Enjektör Memesi Çapı	3 mm
Hava Bağlantısının Çapı	NW 6
3.5 Bar'da sıkıştırılan hava miktarı	Max. 6 Nm3/saat
Hava Basıncı	Max. 2-6 bar
Toz Boya Kapasitesi	yaklaşık 50-380 gr/dk

TBH12 Toz Boya Hortumu...

TBH12 Boymak toz boya hortumları anti statik grafitli özel imal edilmiş hortumlardır. üzerinde elektrostatik yük birikmesi olmaz ve boya partikülleri iç kısmının kayganlığı nedeni ile akışkanlığı nedeni ile kolayca tabancaya ulaşır. Temizlik esnasında iç cidarına boya yapışmayacağı için hızlı bir şekilde basınçlı hava uygulayarak temizlenir.

TBH12 Toz Boya Hortumu Teknik Özellikler...
Toz Boya Bağlantısının Çapı	12mm
Toz boya bağlantısının çap	12mm
Hava Bağlantısının Çapı	NW 6
3.5 Bar'da sıkıştırılan hava miktarı	Max. 6 Nm3/saat
Hava Basıncı	Max. 6 bar
Toz Boya Kapasitesi	yaklaşık 50-280 gr/dk

AR50 Taşıyıcı Araba...

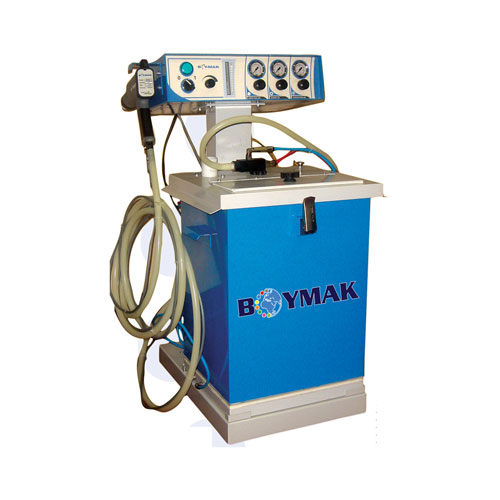

AR50 Taşıyıcı Araba Elektrostatik Toz Boya Cihazı, tabancası ve toz boya deposunun kompakt olarak toplandığı bir araçtır. Özel tasarımı sayesinde son derece kullanışlı olan taşıyıcı arabalar alt kısmında bulunan tekerlekler vasıtası ile kolaylıkla taşınmaktadır. Kompakt oluşu sebebi ile çok fazla yer kaplamamakta ve cihaz kontrolü tek bir merkezden yapılmaktadır. Ana konsül iç kısmına yerleştirilen şartlandırıcı vasıtası ile kompresörden gelen nem belli bir oranda konsül üzerinde yakalanır. Kompresör havasının miktarı konsül üzerinden ayarlanır.

AR50 Taşıyıcı Araba Teknik Özellikler...
Genişlik	595mm
Yükseklik	800mm
Derinlik	350mm
Askı	1 adet
Tekerlek	4 adet
Şartlandırıcı	1 adet
Regülatör	6-8 bar 1 adet
Ağırlık	yaklaşık 8 kg
Basınç aralığı	10…12 bar
Yapı malzemesi	St37 1,2 mm elektrostatik toz boyalı saç

TBD50-200 Toz Boya Deposu...

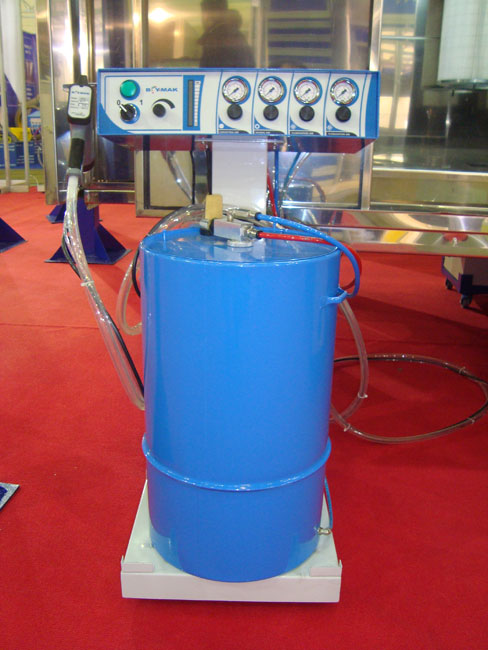

Boymak toz boya depoları corona ve tribo sistemde kullanılmak üzere 50lt,100,lt,160lt,200lt olarak tasarlanmıştır. Toz boya depoları toz boyanın konduğu ve üzerinde enjektörlerin bulunduğu özel tasarlanmış depolardır. Toz boya depolarının alt kısmına yerleştirilen ithal akışkan taban vasıtası ile boya hareketlendirilir. Akışkan taban havayı geçirir fakat boyayı geçirmez.

Bu sayede depo içerisine aktarılan boya partikülleri hareketlenir. Depo üzerinde özel olarak yataklanmış enjektörler boyayı rahat bir şekilde emerek tabancalara ulaştırır. Depo üzerinde bulunan sızdırmaz kapak vasıtası ile hızlı bir biçimde taze boya ilavesi yapılır.

TBD50 Toz Boya Deposu Teknik Özellikler...
Genişlik	300mm
Yükseklik	400mm
Derinlik	250mm
Kabartma	250*300*8mm
Kapak	Menteşeli 1 adet
Enjektör yuvası	1 adet
Hava giriş	8 lik
Hava ihtiyacı	3-6 bar
Yapı malzemesi	ST 37 1,2 mm elektrostatik boyalı.
