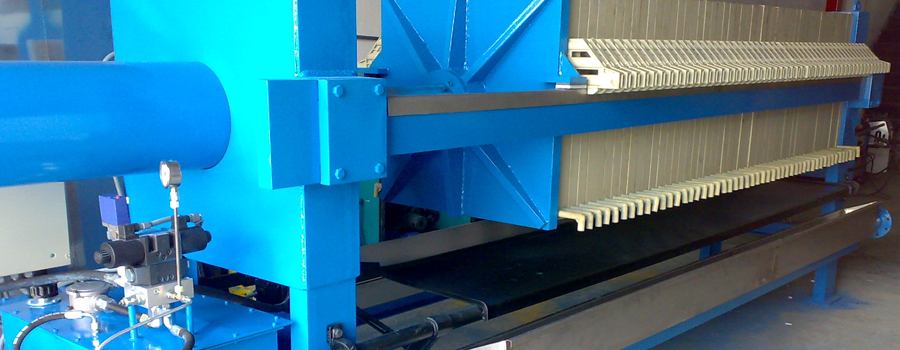

Фильт-прессы состоят из двух неподвижных головок и передвижной головки, зажимающей плиты. Одна из неподвижных головок распологается на зажимающей плиты гидравлической группе, другая на конструкции входа фильтрата.

Фильтровальные плиты подвешиваются между двумя неподвижными головками на боковых опрах (горизонтальных направляющих) или на центральной направляющей балке. Каждая фильтровальная плита покрыта фильтровальным полотном, закрывающим ее поверхность. Когда фильтровальные плиты сдвигаются образуются фильтровальные камеры.

Наиболее распрастранена центральная система подачи суспензии. Подача осуществляется сквозным путем по всей длине плит и обеспечивается равномерное наполнение фильтровальных камер. Отводные краны, размещенные в самом низу плит и обеспечивающие сток фильтрата в требуемое место, являются наиболее распростаненным способом отведения фильтрата, называемым «открытое отведение». В отношении токсичных, возгараемых и летучих фильтратов широко применяется закрытый способ отведения фильтрата.
