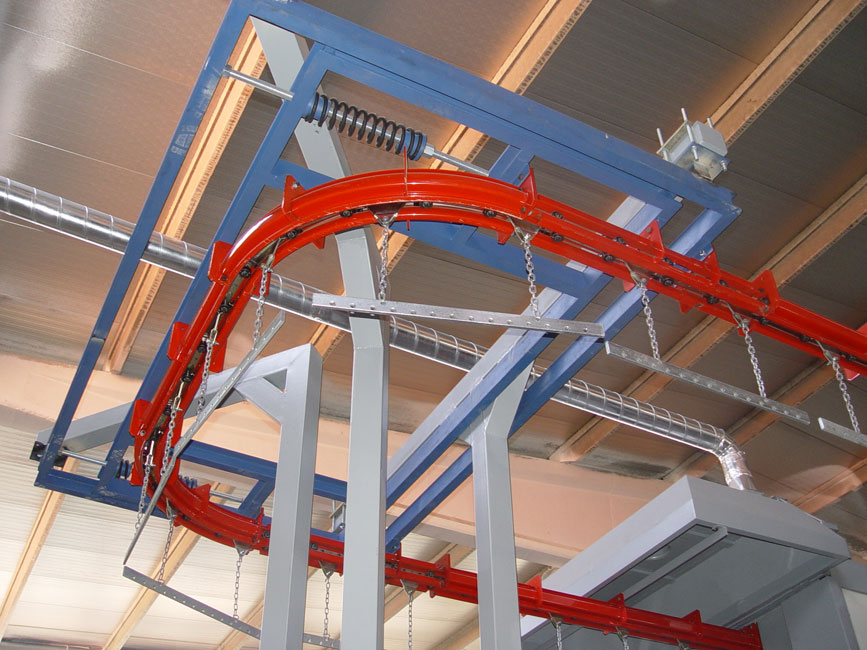

В конвейерах карданного типа карданная цепь передвигается по направляющим в осях x, y и z. Карданная цепь состоит из несущих женских элементов 180 мм, направляющих мужских элементов 220 мм и имеет общий шаг 400 мм. По этой причине, промежутки осей между подвесками должны быть 400 мм или кратными 400 мм. Но, в случаях необходимости имеется возможность размещения специальных подвесок и на мужские элементы цепи и снижения промежутков между осями до 200 мм и кратных 200 мм. У каждого шага 400 мм имеется 4 ед. несущих и 4 ед.направляющих подшипников. Подшипники имеют особую конструкцию, позволяющую работать при температуре 200°С.

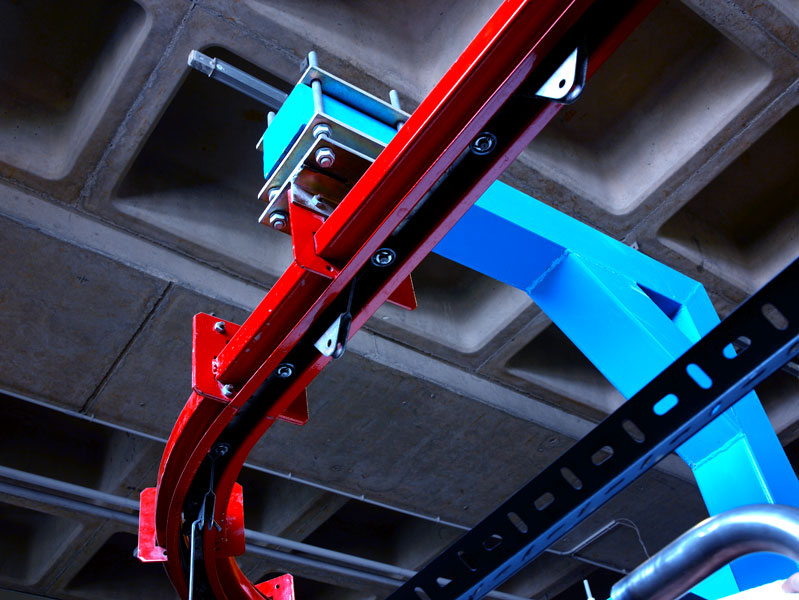

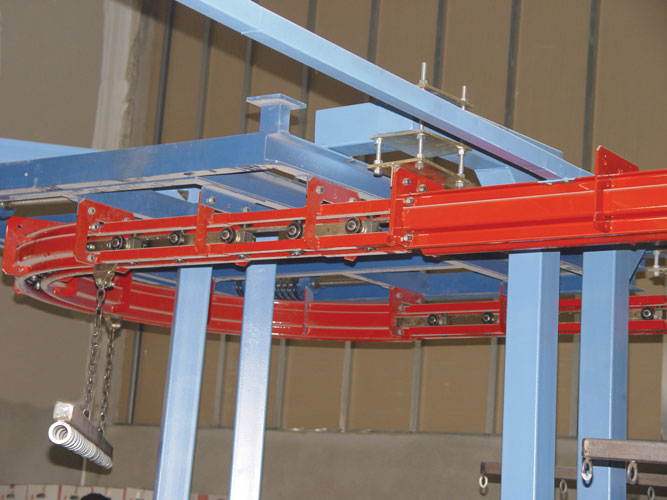

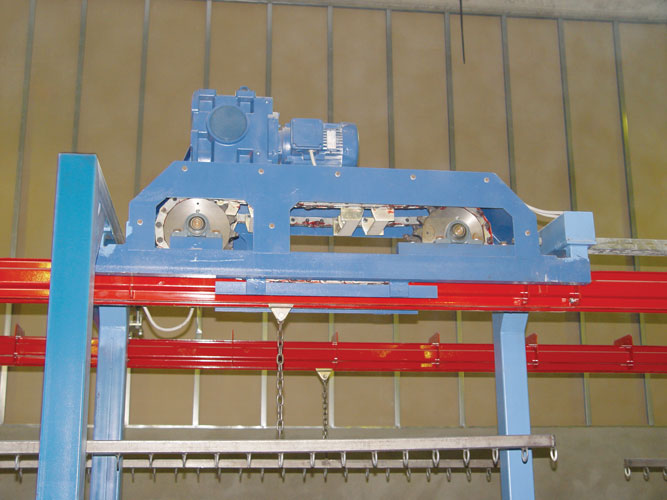

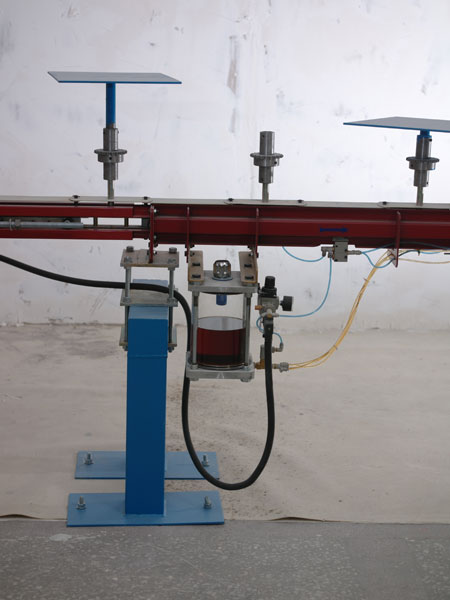

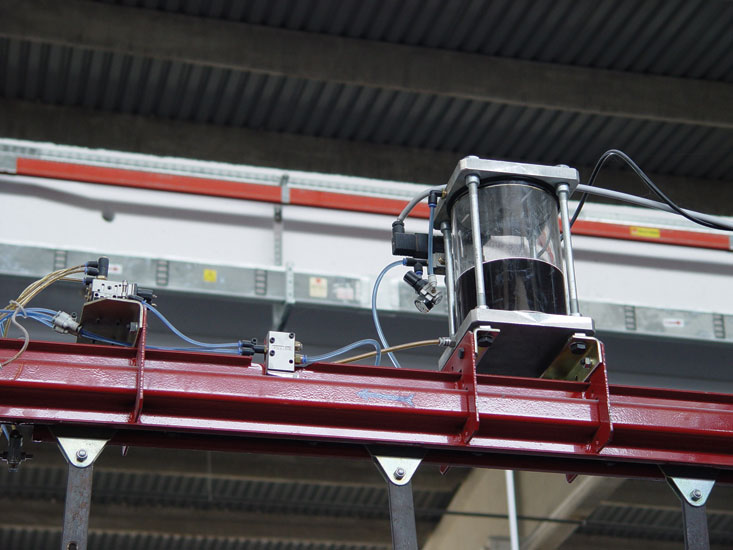

Стандартные рельсы/направляющие изготовляются длиной 3 м. Расположенные друг напротив друга две направляющие соединяются фланцами с максимальным промежутком 500 мм. Стандартные (inspection) направляющие имеют 3 м в длину, демонтируемая часть имеет длину с одной стороны 500 мм. Приводные группы сверху гусеничного типа, в котором толкательные зубцы, установленные между двумя гусеничными цепями передают движение карданному валу. Используемый в приводных группах ограничитель по крутящемуся моменту предохраняет конвейер, транспортируемый материал и другие блоки, расположенные на плане транспортировки (lay-out) от застопоривания и перегрузок. Конструкция центрального смазочного блока, позволяет при прохождении карданной цепью одного круга осуществить смазку всех подшипников в вертикальных и горизонтальных осях.

Y 1 (200x30): Использованные в карданной цепи подшипники имеют диаметр 30 мм, накладки цепи имеют ширину 22 мм и толщину 3 мм. Профили рельс/направляющих 3 мм, соединительные фланцы 4 мм толщиной. Максимальная грузоподъемность на подвеску составляет 25 кг. Используемый в приводной группе редуктор с электроприводом мощностью 1.1 kw (1.5 HP). Используемый ограничитель по крутящемуся моменту может быть отрегулирован максимум до 680 Nm. В горизонтальных поворотах направляющей может быть выбран радиус мин. 750 мм и макс. 2,500 мм. В случаях, когда необходим меньший размер, должны использоваться горизонтальные повороты ременного типа. В вертикальных поворотах размеры радиуса в пределах
500 – 2,500 мм.

Y 2 (200x38): Использованные в карданной цепи подшипники имеют диаметр 38 мм, накладки цепи имеют ширину 26 мм и толщину 4 мм. Профили рельс/направляющих 3,5 мм, соединительные фланцы 5 мм толщиной. Максимальная грузоподъемность на подвеску составляет 50 кг. Используемый в приводной группе редуктор с электроприводом мощностью 1.1 kw (1.5 HP). Используемый ограничитель по крутящемуся моменту может быть отрегулирован максимум до 680 Nm. В горизонтальных поворотах направляющей может быть выбран радиус мин. 500 мм и макс. 2,500 мм. В случаях, когда необходим меньший размер, должны использоваться горизонтальные повороты ременного типа. В вертикальных поворотах размеры радиуса в пределах
500 – 2,500 мм.

Y 3 (200x45xR): Использованные в карданной цепи подшипники имеют диаметр 45 мм, накладки цепи имеют ширину 30 мм и толщину 6 мм. Профили рельс/направляющих 4 мм, соединительные фланцы 6 мм толщиной. Максимальная грузоподъемность на подвеску составляет 80 кг. Используемый в приводной группе редуктор с электроприводом мощностью 1.5 kw (1.5 HP). Используемый ограничитель по крутящемуся моменту может быть отрегулирован максимум до 1130 Nm. В горизонтальных поворотах направляющей может быть выбран радиус мин. 500 мм и макс. 2,500 мм. В случаях, когда необходим меньший размер, должны использоваться горизонтальные повороты ременного типа. В вертикальных поворотах размеры радиуса в пределах
500 – 2,500 мм.
