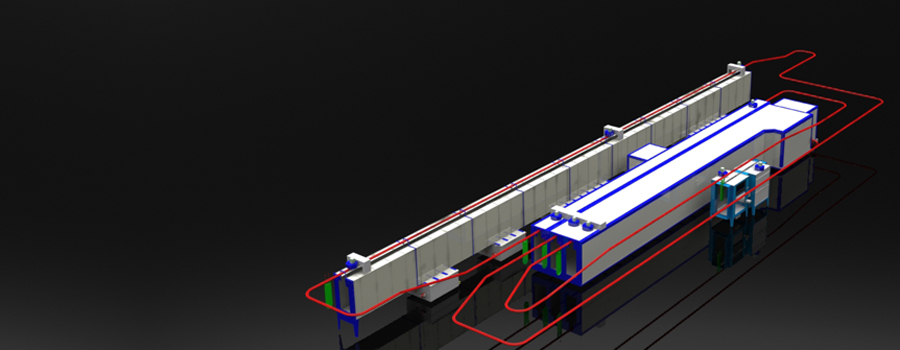

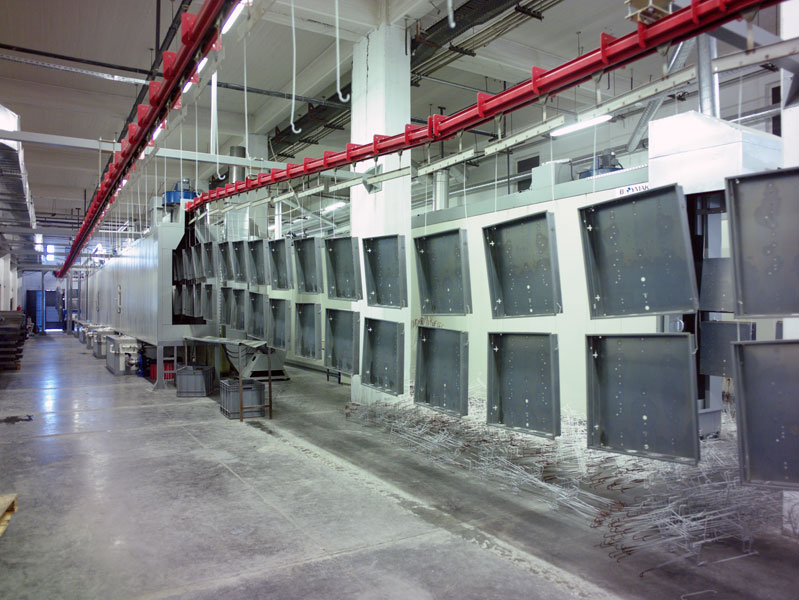

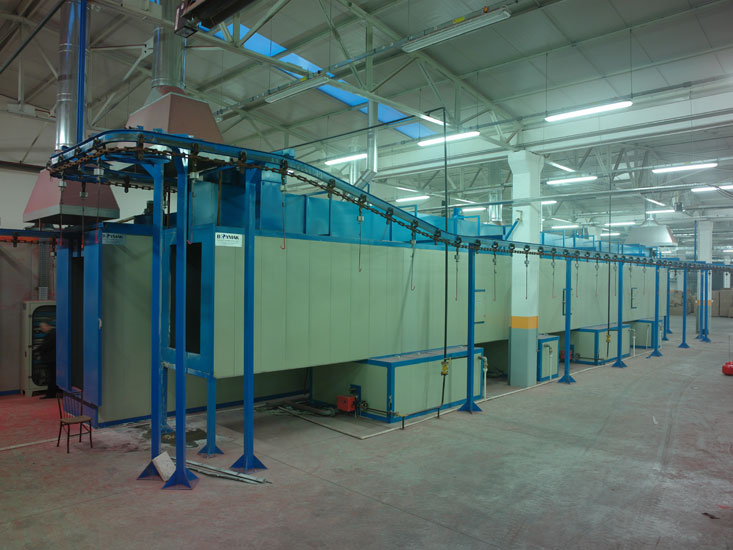

Линии Фосфатирования Фосфатом Железа Методом Напыления BOYMAK являются самым современным методом фосфатирование перед окраской. В процессе фосфатирования, применяющимся перед нанесением электростатической порошковой или жидкой краски, используется не только химическая мощность, концентрация и температура, но и давление. Несмотря на то, что первичная инвестиционная стоимость этого процесса высока, он обеспечивает высокое качество покрытия, скорость и меньший расход материалов, что делает его привлекательным для многих отраслей.

В процессе фосфатирования фосфатом железа методом напыления BOYMAK применяется два отдельных метода обезжиривания и фосфатирования.

Первый, Щелочное обезжиривание, а второй нейтральное обезжиривание. В первом случае щелочное обезжиривание и фосфатирование осуществляются в отдельных ваннах, а нейтральное обезжиривание и фосфатирование осуществляются в одних и тех же ваннах. По сравнению с первым методом фосфатирование с нейтральным обезжириванием требует меньшее количество оборудования и имеет меньшие инвестиционные вложения, но обеспечивает более низкое качество покрытия.

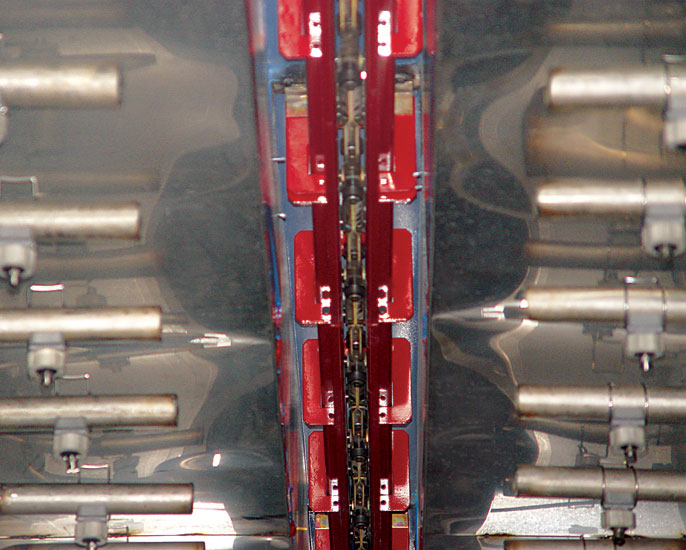

Температура на линии Фосфатирования фосфатом железа методом напыления в диапазоне 55-56 °С. Продолжительность процесса 2-5 мин. Давление распыления/разбрызгивания должно быть в пределах 1.5-2.0 бар. При низком давлении возникает слабое покрытие (как следствие низкой адгезии), при высокой температуре «запыленное» покрытие. Значение PH ванны должно быть между 4-6.

Процесс Фосфатирования Напылением BOYMAK не включает использование тяжелых металлов, что делает его экологичным.

Параметры, на которые необходимо обратить внимание при осуществлении процесса фосфатирования:

Фосфатирование Фосфатом Железа

Температура   PH   Концентрация   Продолжительность   Давление   Угол сопел
