Промышленный Цех Жидкой Окраски. Промышленная Печь Жидкой Окраски. Печь Типа «Box»

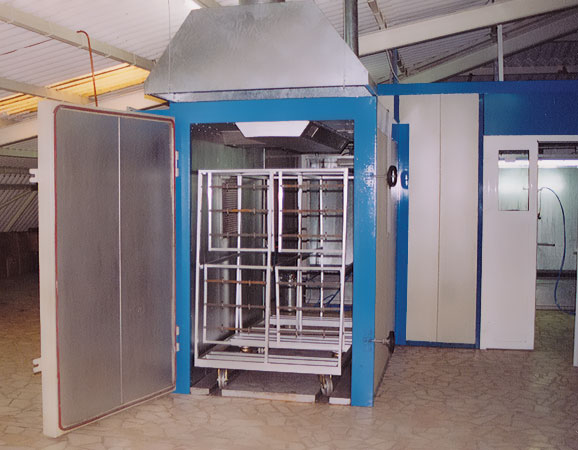

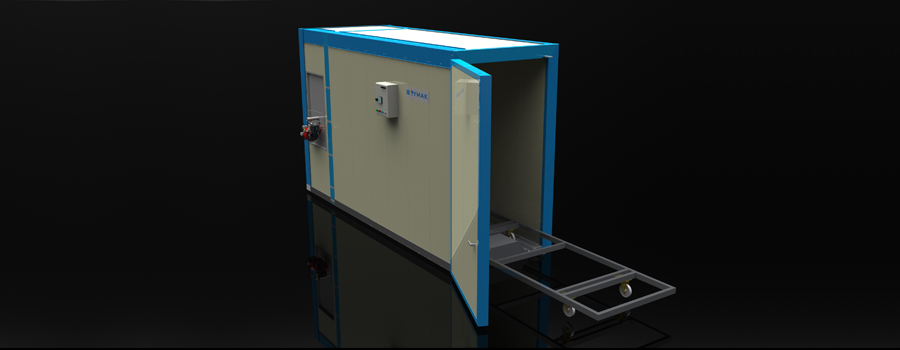

Печи BOYMAK типа «Box» предназначены для осуществления процессов сушки и полимеризации и работают по принципу загрузки в печь подвергаемых обработке деталей, размещенных на подвесках или транспортирующей тележке. Это высокопроизводительное оборудование, позволяющее в значительной мере сэкономить место, в зависимости от проистечения производственного процесса могут быть изготовлены в рамках различных систем. Благодаря низкой стоимости первичных инвестиций печам типа «Box» отдается предпочтение на предприятиях с низкими производственными объемами. В сравнении с печами типа «Continue» эти печи требуют меньшей площади для размещения и обладают таким важным для пользователей преимуществом как низкие расходы на топливо.


Нагревательный Блок

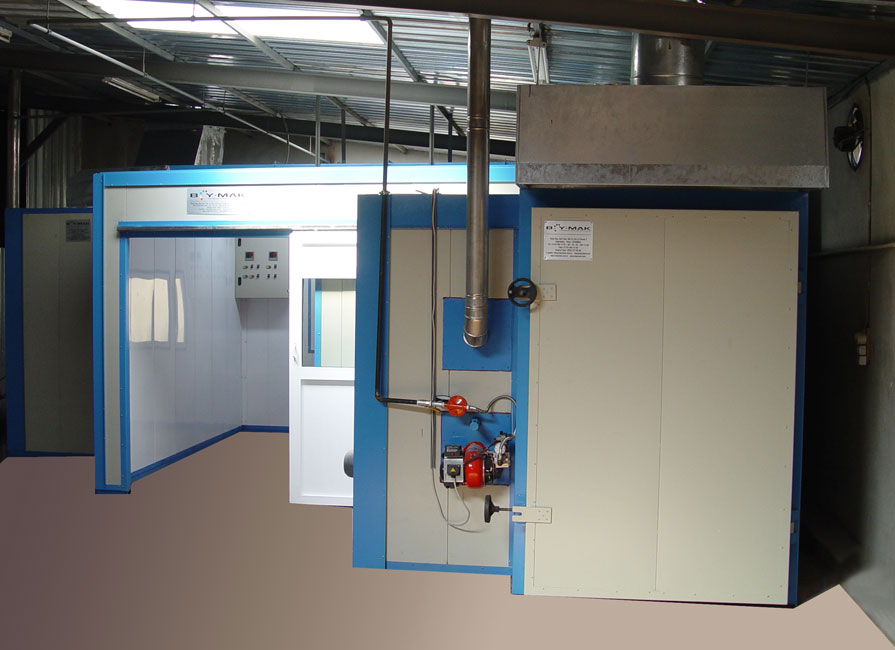

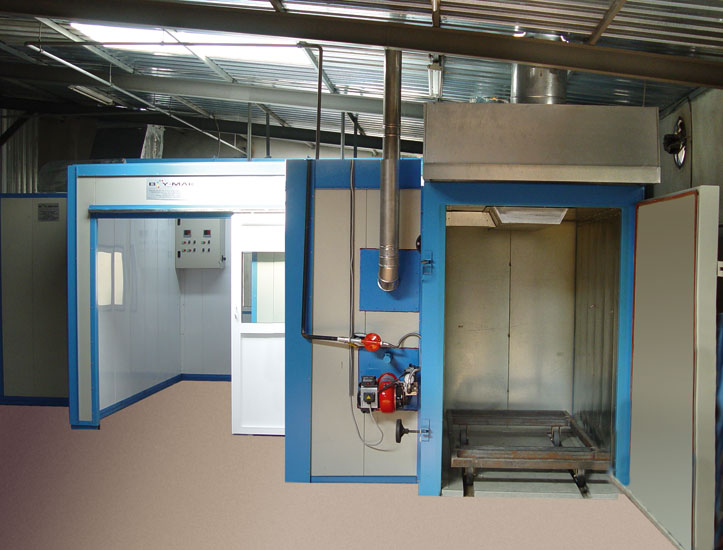

Теплообменники Boymak проектируются по принципу «максимальная производительность при минимальном расходе топлива». Размещенные в задней части печи термоблоки способны повышать температуру в печи от температуры среды до + 230 ºC. Теплообменники BOYMAK изготовляются из нержавеющей стали марки 310 и выдерживают температуру до 1000 °С. В качестве труб дымоудаления в термоблоках использованы нормализованные бесшовные трубы дымоудаления. Термоблок размещается внутри камеры горения и защищается изоляцией выполненной из минеральной ваты толщиной 150 мм. На случай возникновения необходимости вмешательства в термоблок при его неисправности камера горения оборудована люком для доступа. В камере горения имеется турбинный вентилятор, распределяющий воздух внутри печи. Благодаря расположенному на термоблоке смотровому отверстию имеется возможность контролировать производительность горения, а так же предотвращается задержка газа и мазута/дизельного топлива внутри термоблока.



Технические Характеристики Печи типа «Box»

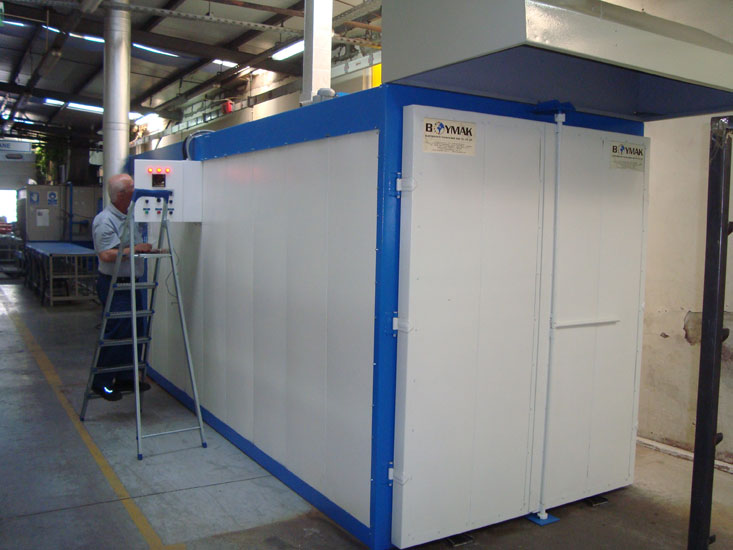

Печи BOYMAK типа «Box» для сушки и полимеризации изготавливаются в демонтируемом виде, в виде сэндвич-панелей, которые устанавливаются на шасси. Сторона панелей, образующая внутреннюю поверхность печи изготавливается из гальванизированной стали ST 37 толщиной 1,2 мм, сторона панелей образующая внешнюю поверхность печи изготавливается из стали ST 37 толщиной 1,2 мм. Листовой металл внешней поверхности печи окрашивается электростатической порошковой краской, за счет чего увеличивается его сопротивление коррозии.

Стандартная изоляция панелей печи полимеризации осуществляется с использованием изоляционного материала толщиной 150 мм. Для изоляции панелей со стороны внутренней поверхности печи используется Минеральная вата толщиной 50 мм, со стороны внешней поверхности печи – стекловата толщиной 120 мм. Благодаря изоляции такого типа теплопотери печи полимеризации не превышают +/- 10 градусов температуры среды. Благодаря этому, наши печи полимеризации потребляют меньше топлива и не подогревают рабочую среду более необходимого.

Внутри печи полимеризации имеется радиальный вентилятор, обеспечивающий циркуляцию воздуха. Благодаря проходящим по всей длине печи воздушным каналам и размещенным поверх каналов решеткам обеспечивается равномерное распределение тепла внутри печи.

Контроль температуры осуществляется при помощи термопары, размещенной внутри печи. Когда внутри печи полимеризации BOYMAK типа «Box» достигается необходимая температура, поступает автоматический сигнал и с помощью расположенного на панели контроля температуры цифрового датчика температура может быть отрегулирована в диапазоне 0-230 °С.



Форма Производства Изготовляется в виде модулей, в демонтированном виде.
Панели Сандвич-панель толщиной 150 мм
Сталь Внутренней Поверхности Панели Сталь марки st 37 толщиной 1.2 мм, гальванизированная, 13-18 микрон
Сталь Внешней Поверхности Панели Сталь марки st 37 толщиной 1.2 мм, гальванизированная, 13-18 микрон
Шасси Сталь марки st 37 толщиной 2 мм
Верхний Угловой Профиль Сталь марки st 37 толщиной 2 мм
Конструкция «U» профиль, 65 и 100
Внутренняя Изоляция Внутренняя поверхность печи – минеральная вата толщиной 50 мм 50 кг/м3
Внешняя Изоляция Внешняя поверхность печи – стекловата толщиной 120 мм 18 кг/м3
Воздушные Каналы Гальванизированный лист st 37, специального дизайна, толщиной 2 мм
Транспортирующая Тележка Изготовлена из коробчатого профиля 50*50, в форме шасси
Дверь Печи 1 единица – соответствующей площади (м3)
Меры Герметизации Печи Силиконовая прокладка, выдерживающая температуру 320 °C
Температура 180-230 °C
Контроль Температуры Цифровая термопара PT 100 и Fe Constant
Электронное Оборудование Siemens / Delta
Применяемая электропроводка Соответствующая TSE & CE
Цвет Верхние Угловые Профили - RAL 5015 / Панели - RAL 9010
Форма Изготовления Модульная Система
Панель Сэндвич-панель толщиной 160мм
Изоляция Минеральная вата 50 кг/м3 толщиной 160мм
Тип Нагрева LPG / ELK/ LPG / ELK/ LNG / Дизельное Топливо (опционально)
Форма Нагрева Конвекциональная
Отопительная Нагрузка K/cal LPG
Мощность Термоблока Оребренный Обогреватель (ТЭН)
Материал Термоблока 310 Хром
Трубы Термоблока Нормализованные стальные бесшовные трубы дымоудаления, 48 и 60
Контроль Температуры Термоблока Цифровой
Возможность Доступа к Термоблоку Расположенный в боковой части печи люк для доступа особого дизайна
Марка Горелки TSE
Вентилятор Циркуляции Радиальный вентилятор соответствующей мощности
