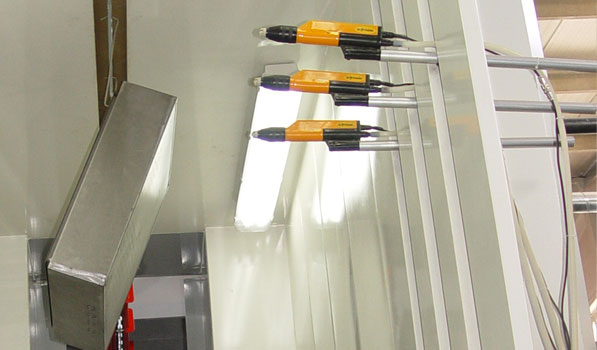

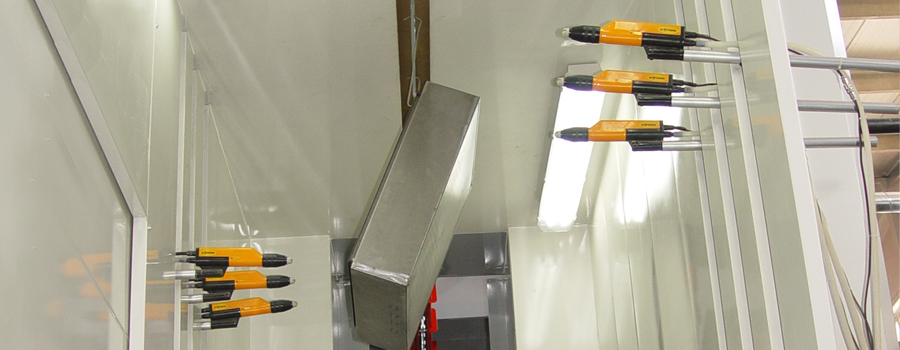

BYMOT2000 CORONA Автоматический Окрасочный Пистолет Для Порошковой Краски

Благодаря эргономичной конструкции и небольшому весу Окрасочные Пистолеты для Электростатической Порошковой Краски BYMOT2000, обеспечивают возможность осуществления покраски не вызывая усталости у оператора. Каскад высокого напряжения интегрирован в пистолет. У пистолета имеется чувствительная система курка, реагирующая на прикосновение (сенсорная). Группа электродов особого дизайна обеспечивает равномерное распределение частичек краски.

Различные наконечники, подбираемые в зависимости от формы обрабатываемых деталей, позволяют легко осуществить окраску деталей со сложной геометрией. Вихревой (VORTEX) поток, предотвращающий снижение производительности при долгой работе группы каскада, раздробляющий частицы краски и равномерно распределяющий их по поверхности обрабатываемой детали, имеется во всех наших моделях. Приклад пистолета изготовлен из проводящего материала на углеродной основе, обеспечена защита оператора от статической нагрузки. Пистолет имеет демонтируемую конструкцию, обеспечивающую легкий доступ ко всем элементам. Возможность быстрой замены деталей пистолета в случае какой-либо неисправности минимизирует производственные потери.



Технические Характеристики Автоматического Пистолета BYMOT2000 CORONA.
Вес 504 г
Напряжение на Входе макс. 22Vpp
Напряжение на Выходе макс. 100 KV.DC
Ток на Входе макс. 0.9 Amp
Ток на Выходе макс. 160 мкА DC
Класс Защиты IP 54
Искрообразование FN
Соответств. Стандарту EN 50050+50053 TZ.
Входное Давление Воздуха 5 бар сопло
Полярность заряжения Негативная
Выход Порошковой Краски 500 г/мин. (макс.)
Давление Воздуха на Входе макс. 3 бар /43.5 Psi


BYM 2001 Силовой Блок.

BOYMAK BYM2001 Электростатический Силовой Блок, обеспечивает контроль воздуха и непоступенчато настраиваемый вольтаж системы распыления краски. Этот блок применяется как для мануальных окрасочных пистолетов, так и для автоматических.

С расположенной в передней части блока контрольной панели можно прочитать и настроить значения вольтажа. Благодаря настраиваемому регулятору, расположенному в передней части модуля можно с легкостью отрегулировать воздух дозирования, воздух питания и воздух вихревого потока. В отличие от других систем, этот силовой блока имеет класс защиты IP 54

Окраска ровных поверхностей, окраска деталей с неровной (вогнутой, выпуклой, загнутой) поверхностью, повторная окраска деталей, которым требуется ретушь, осуществляется при помощи расположенной на цифровом модуле кнопке статической настройки. Для защиты прибора от перепадов вольтажа, в задней части расположены предохранители. Прибор оборудован специальной розеткой для входа кабеля пистолета и кнопкой вкл./выкл., а также кабелем заземления, передающим нагрузку от статического электричества. Внешний корпус прибора окрашен электростатической краской и изолирован герметизирующими элементами.



BYM 2001 Силовой Блок.
Ширина 595 мм
Высота 120 мм
Глубина 740 мм
Вес примерно 3.8 кг
Вольтаж на Основном Входе 85 VAC- 250 VAC
Частота 47 Hz - 440 Hz
Входная Мощность макс. 25 W
Вольтаж на Выходе макс. 22 Vpp
Входной Ток макс. 0.9 amp
Лимит Тока Corona 5 мкА - 120 мкА, регулируемый
Оперативное Напряжение Тока 24 VDC
Класс Защиты IP 54
Высокое Напряжение 0 -100 kV
Ток Corona 0 - 120 мкА
Ток Tribo 0 - 5 мкА
Диапазон Давления 6…8 бар
Вход Воздуха 10-12 бар
Количество Воздуха макс. 20 м3/час
Выход Воздуха -
Входное Давление Пистолета 2 -12 м3/час



ENJ2002 Инжектор Порошковой Краски.

Инжектор порошковой краски EN2002 представляет собой систему, которая всасывает порошковую краску из резервуара и подает ее в окрасочные пистолеты. Посредством системы Venturi данный инжектор обеспечивает равномерную подачу порошковой краски в пистолеты. В инжекторах порошковой краски Boymak, вместе со вспомогательным воздухом порошковая краска посредством расположенных на основном модуле регуляторах равномерно передается на пистолеты. Инжектор, вместе с соплами и тефлоновыми вкладышами является результатом специальной разработки.



Технические Характеристики Инжектора Порошковой Краски ENJ2002
Диаметр Соединения Порошковой Краски 12 мм
Тефлоновая Втулка 12 мм 1 штука
Диаметр Сопла Инжектора 3 мм
Диаметр Соединения Воздуха NW 6
Кол-во воздуха, сжимаемого при 3.5 Бар Макс. 6 Нм3/час
Давление Воздуха Макс. 2-6 бар
Объем Порошковой Краски примерно 50-380 г/мин



TBH12 Шланг Для Порошковой Краски.

Антистатичные графитовые шланги для Порошковой Краски Boymak TBH12 специального производства. Не создают накопления электростатических зарядов. По причине скользкости внутренней поверхности и текучести частицы краски с легкостью достигают пистолета. Благодаря тому, что в процессе очистки краска не прилипает к внутренней поверхности, шланг может быть быстро очищен сжатым воздухом.



Технические Характеристики TBH12
Диаметр Соединения Порошковой Краски 12 мм
Диаметр Соединения Порошковой Краски 12 мм
Диаметр Соединения Воздуха NW 6
Кол-во воздуха, сжимаемого при 3.5 Бар Макс. 6 Нм3/час
Давление Воздуха Макс. 6 бар
Объем Порошковой Краски примерно 50-280 г/мин
Технические Характеристики Графитового Шланга TBH12
Диаметр Соединения Порошковой Краски 12 мм
Тефлоновый Вкладыш 12мм 1 штука
Диаметр Сопла Инжектора 3 мм
Диаметр Соединения Воздуха NW 6
Кол-во воздуха, сжимаемого при 3.5 Бар Макс. 6 Нм3/час
Давление Воздуха Макс. 2-6 бар
Объем Порошковой Краски примерно 50-380 г/мин



AR50 Транспортирующая Тележка.

AR50 Транспортирующая Тележка представляет собой средство, на котором компактно сгруппированы Прибор для Окраски Электростатической Порошковой Краской, окрасочный пистолет и бункер порошковой краски. Транспортирующая Тележка, благодаря особому дизайну очень удобная в использовании легко передвигается посредством расположенных в нижней части тележки колес. Благодаря своей компактности, тележка не занимает много места и позволяет осуществлять контроль прибора из одного центра. При помощи размещенного во внутренней части основной консоли кондиционирующего устройства поступающая с компрессора влажность в определенной степени улавливается на консоли. Количество воздуха от компрессора также регулируется с консоли.



Технические Характеристики Транспортирующей Тележки AR50
Ширина 595 мм
Высота 800 мм
Глубина 350 мм
Подвеска 1 штука
Колесо 4 штук
Кондиционер 1 штука
Регулятор 6-8 бар 1 штука
Вес примерно 8 кг
Диапазон Давления 10…12 бар
Материал Сталь марки St 37 толщиной 1,2 мм, окрашенная электростатической порошковой краской



TBD50-200 Бункер Порошковой Краски.

Бункеры порошковой краски Boymak спроектированы для работы с системами corona и tribo и изготавливаются объемом 50 л,100 л, 160 л, 200 л. Бункеры порошковой краски представляют собой специально разработанные резервуары для порошковой краски с размещенными на них инжекторами. Посредством размещенного в нижней части «жидкого» дна импортного производства краска приводится в движение. Это дно пропускает воздух, но не пропускает краску.

Благодаря этому, попадающие вовнутрь бункера частицы краски приходят в движение (образуют кипящий слой). Размещенный на бункере инжектор с легкостью всасывает краску и подает ее в окрасочные пистолеты. Посредством имеющейся на резервуаре герметичной крышки можно быстро осуществить добавку свежей краски.



Технические Характеристики TBD50Ы
Ширина 300 мм
Высота 400 мм
Глубина 250 мм
Кипящий слой 250*300*8 мм
Крышка С петлями, 1 штука
Гнездо инжектора 1 штука
Вход воздуха 8
Потребность в воздухе 3-6 бар
Материал Сталь марки St 37 толщиной 1,2 мм, окрашенная электростатической порошковой краской
